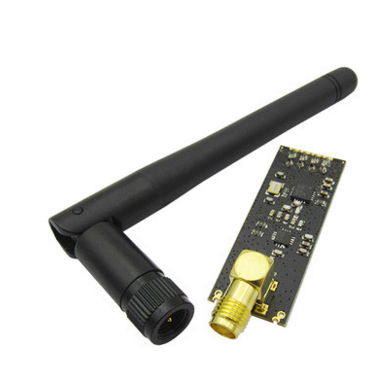

NRF24L01 + PA + LNA

Mã SP: CHN00675

110.000₫
Đặc điểm kỹ thuật Đặc điểm kỹ thuật ...
Số lượng
- +
Sản phẩm liên quan

Đặc điểm kỹ thuật

Đặc điểm kỹ thuật Giá trị
Vôn 3-3.6V (đề nghị 3.3V)
Công suất ra tối đa +20 dBm
Chế độ phát thải hiện tại (đỉnh) 115 mA
Chế độ nhận hiện tại (đỉnh) 45 mA
Chế độ giảm nguồn điện hiện tại 4,2 UA
Nhiệt độ hoạt động -20 - 70 ℃
Độ nhạy 2Mbps ở chế độ nhận -92 dBm
Độ nhạy 1Mbps ở chế độ nhận -95 dBm
Độ nhạy 250kbps trong chế độ nhận -104 dBm
Tăng PA 20 dB
Tăng LNA 10 dB
LNA Tiếng ồn con số 2,6 dB
Tăng Tốc độ Antenna (đỉnh) 2 dBI
Tỉ giá 2MB (Mở khu vực) 520 mét
Tỷ lệ 1MB (Mở khu vực) 750 mét
Tốc độ 250Kb (Mở khu vực) > 1000 mét
Kích thước 38,00mm * 16,46mm * 0,8mm

Sơ đồ pins

1 GND 2 VCC
3 CE 4 CSN
5 SCK 6 MOSI
7 MISO 8 IRQ



Giới thiệu

nRF24L01p (nRF24L01 +) với PA và LNA tương thích với nRF24L01 + (nRF24L01p), và có cùng một giao diện. Đây là một bộ khuếch đại công suất (PA) và mạch khuếch đại tạp âm thấp (LNA), có thể truyền khoảng cách dài hơn và hiệu suất ổn định hơn cho các tiêu chuẩn công nghiệp.Nhập PA và LNA, công tắc RF, bộ lọc băng thông, cách điện RF khuếch đại, làm cho truyền thông hiệu quả tăng lên rất nhiều.Các khoảng cách truyền dẫn để đạt 1000 mét với 2DB Antenna ở tốc độ dữ liệu 250kbps trên khu vực mở.
Có nRF24L01 + với PA (v1.0), phiên bản khác nhau từ khác .
Bạn cũng có thể tham khảo 2.4G Wireless nRF24L01p tham số chi tiết.
Model: RFM05
N24l01 figure20.jpg

Đặc tính

  • Hoạt động trên băng tần 2,4GHz.
  • 126 kênh RF.
  • Tốc độ dữ liệu cao: 250kbps, 1 và 2Mbps.
  • Transmitter: 11.3mA ở công suất ra 0dBm.
  • Bộ thu: Fast AGC cho dải động.
  • Bộ thu: bộ lọc kênh tích hợp.
  • Enhanced ShockBurst ™: 1 đến 32 byte chiều dài tải động, 6 đường dữ liệu MultiCeiver ™ cho mạng 1: 6 sao.
  • Giao diện Máy chủ: SPI 4-pin, 3 riêng biệt 32 byte TX và RX FIFOs.
  • Quản lý năng lượng thấp: 1,9 đến 3,6 V phạm vi cung cấp.
  • Điều chế GFSK.
  • Tự động xử lý giao dịch gói tin.
  • Dễ dàng thiết kế.
  • Kích thước nhỏ: 16.5mm * 45.5mm.

Ý tưởng ứng dụng

  • Thiết bị ngoại vi máy tính không dây
  • Chuột, bàn phím và điều khiển từ xa
  • Nhóm máy tính để bàn 3 trong 1
  • Điều khiển từ xa trung tâm điều khiển nâng cao
  • Bộ tai nghe VoIP
  • Bộ điều khiển trò chơi
  • Đồng hồ thể thao và cảm biến
  • Điều khiển từ xa RF cho thiết bị điện tử tiêu dùng
  • Trang chủ và tự động hóa thương mại
  • Mạng cảm biến công suất cực thấp
  • Active RFID
  • Hệ thống theo dõi tài sản
  • Đồ chơi

Cảnh báo



  • VCC là phạm vi của 1.9V ~ 3.6V, không vượt quá phạm vi này, nếu không nó bằng cách phá hủy mô-đun.
  • Ngoại trừ VCC và GND, các chân khác có thể được kết nối trực tiếp tới IO của Microprocessor 5V, bộ chuyển đổi cấp không cần thiết. Tất nhiên 3V Microprocessor's IO được áp dụng nhiều hơn.
  • Nếu Microprocessor không phải là giao diện SPI phần cứng, có thể được mô phỏng với IO thông thường.
  • Nếu kết nối với P0 số 51 của MCU, cần có điện trở kéo lên 10K, các cổng khác không cần thiết.
  • Nếu vi xử lý IO hơn 10mA, cần kết nối 2K resistive divider. Nó có thể trực tiếp kết nối với AVR Series.
